클라우드 컴퓨팅과 빅 데이터의 보급으로 인해 그 어느 때보 다 고속 전송 및 데이터 용량에 대한 요구가 높아지고 있습니다. 이 경우 40 / 100G 네트워크가 더 일반적이며 이제 데이터 센터 케이블 링 시스템의 트렌드와 핫스팟이되었습니다. 한편, 대부분의 IT 회사는 MTP / MPO 카세트, 패치 코드, 커넥터 및 어댑터가 인프라의 필수 백본이라는 것을 알고 있습니다. 따라서이 연결 방법을보다 잘 이해하기 위해이 문서에서 MTP와 MPO 연결의 몇 가지 기본 요소를 설명합니다.
MTP 대 MPO 커넥터 설명
적절한 유형의 연결을 선택하면 단거리 전송 속도와 데이터 볼륨이 필요합니다. 이제 MTP / MPO 연결의 가장 기본이지만 중요한 부분 인 MTP / MPO 커넥터부터 시작하겠습니다. 40 / 100G 전송은 병렬 전송을 사용하는 것으로 알려져 있는데, 여기서 데이터는 여러 광섬유를 통해 동시에 전송 및 수신됩니다 (직렬 전송 및 병렬 전송에 대한 자세한 내용을 보려면 여기를 클릭하십시오). 따라서 다중 섬유 커넥터가 필요합니다. 12 파이버 또는 24 파이버 어레이를 가진 MTP / MPO 커넥터는이 솔루션을 더 잘 지원합니다.

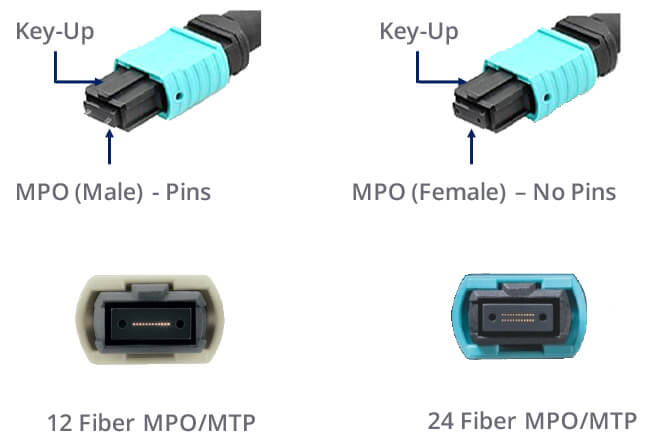

MTP / MPO 커넥터는 40G 및 100G 이더넷 네트워크를위한 최신 표준 광 인터페이스입니다. “MPO”및 “MTP”라는 용어는이 스타일의 커넥터에 상호 교환 적으로 사용됩니다. MPO는이 Multi-Fiber Push On 커넥터 스타일의 일반적인 이름입니다. MTP는 등록 상표이며 MPO 스타일 커넥터의 특정 브랜드를 나타냅니다.

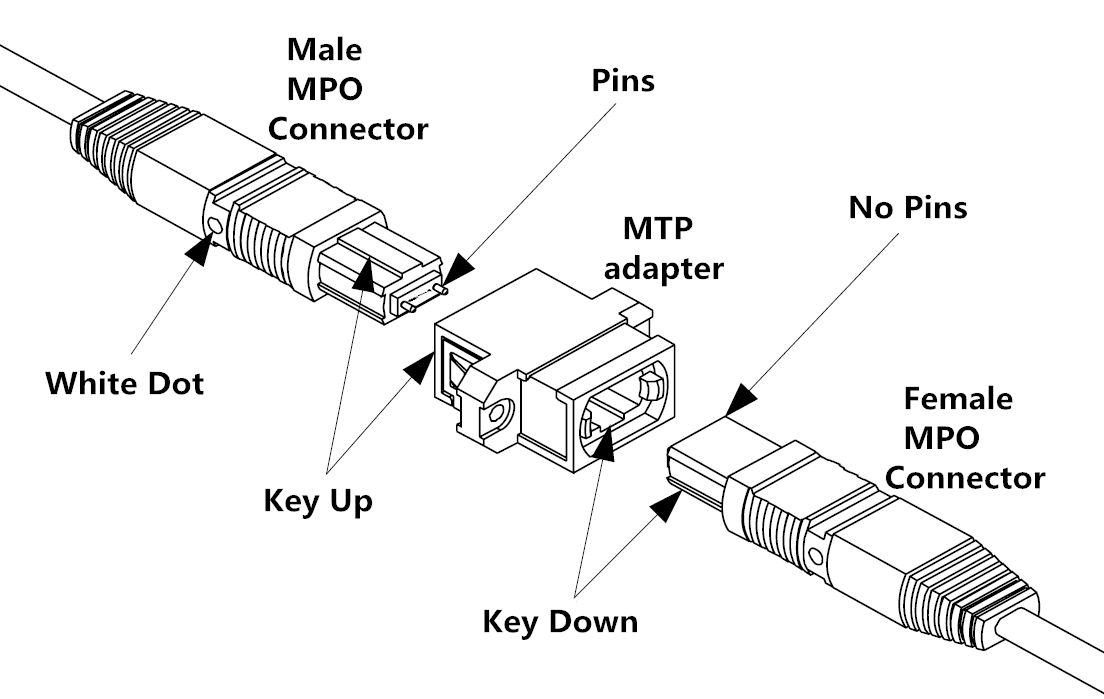

MTP / MPO 커넥터는 핀 및 소켓 커넥터이며 수면과 암면이 필요합니다. 카세트 및 히드라 케이블 어셈블리는 일반적으로 수 (핀) 커넥터로 제조됩니다. 트렁크 케이블 어셈블리는 일반적으로 암 (고정되지 않은) 커넥터를 지원합니다. 커넥터는 짝짓기 과정에서 적절한 단면 방향이 발생하도록 키가 있습니다.
40 / 100G 네트워크에서 MTP와 MPO 연결 기능
널리 사용되는 10G 시스템은 일반적으로 두 스위치 사이에 단일 MTP / MPO (12 파이버) 커넥터를 사용합니다. MPO 커넥터에서 12 파이버 브레이크 아웃 LC 이중 또는 SC 이중 케이블 어셈블리로 전환하기 위해 모듈이 MPO 커넥터 끝에 배치됩니다. 이를 통해 스위치에 연결할 수 있습니다. 40G와 100G 시스템은 약간 다른 구성이 필요합니다.

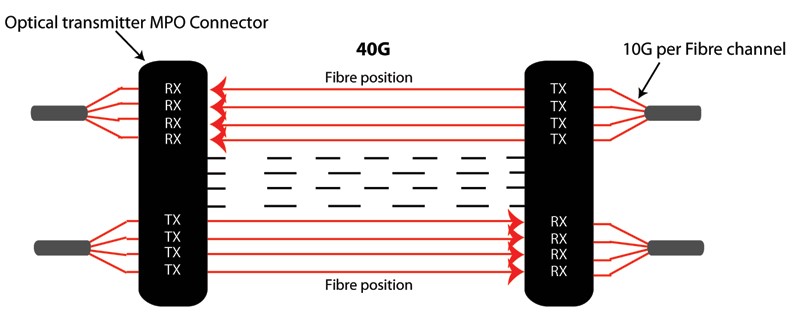

40G MPO 연결 시스템에는 MPO 커넥터 (12 파이버)가 사용됩니다. 10G는 각 채널 / 섬유 스트랜드를 따라 송수신 방향으로 전송됩니다. 이것은 40G 병렬 전송을 제공하는 12 개의 파이버 중 8 개를 “점등시킵니다”.

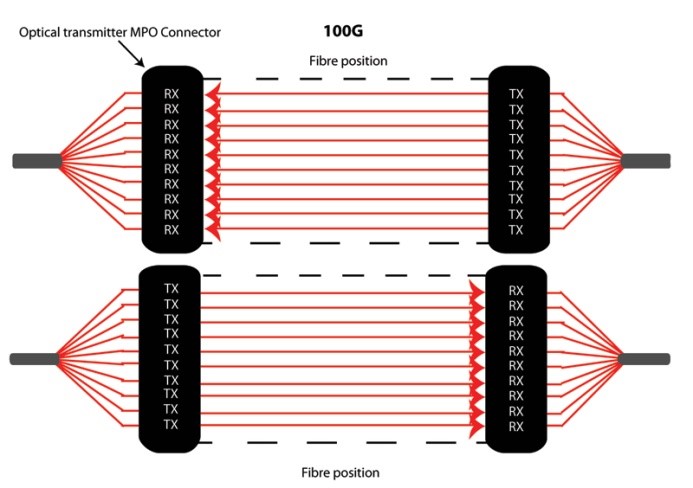

광학 100G MPO 연결 시스템의 경우 MPO 커넥터 (24 파이버)가 사용됩니다 (또는 2 x 12F MPO 커넥터). 10G는 각 채널 / 섬유 스트랜드를 따라 송수신 방향으로 전송됩니다. 이것은 100G 병렬 전송을 제공하는 24 개의 파이버 중 20 개를 “점등시킵니다”.
MTP 및 MPO 연결 구성 요소
MTP / MPO 커넥터와 함께 고밀도 네트워크 상호 연결에 사용되는 다른 MPO 구성 요소가 있습니다. 본질적으로 MTP / MPO 연결 솔루션의 일부는 다양한 광섬유 케이블 링 구성 요소입니다. 일반적으로이 솔루션에는 두 가지 유형의 케이블이 사용됩니다.
하나는 12 또는 24 개의 파이버 리본 케이블 끝에 MTP / MPO 커넥터가있는 표준 MTP 트렁크입니다. 커넥터 구성은 24 개의 파이버가 단일 MTP / MPO 커넥터로 종단되거나 2 개의 개별 12 파이버 MTP / MPO 커넥터로 종단 될 수있는 지점까지 다양 할 수 있습니다.
이 케이블 구성에 사용되는 다른 옵션은 MTP / MPO 브레이크 아웃 케이블입니다. 이 케이블의 한쪽 끝에는 MTP / MPO 커넥터가 있고 다른 쪽 끝에는 LC 또는 SC 커넥터와 같은 다양한 표준 광 인터페이스가있을 수 있습니다.
또한 패치 패널, MTP 카세트 및 활성 장비에 직접 연결할 수 있습니다. MTP / MPO 카세트는 MTP 인터페이스를 SC 또는 LC 유형 인터페이스로 변경할 수있는 중앙 패치 및 광섬유 브레이크 아웃 지점을 제공합니다. MTP / MPO 카세트는 일반적으로 패치 패널 또는 섬유 보관 트레이에 보관됩니다.
結論
요약하면 MTP 대 MPO 연결 솔루션은 특히 대용량 및 고밀도 데이터 센터 환경의 경우 40 / 100G 전송을 달성하는 효과적이고 실행 가능하며 유연한 옵션으로 입증되었습니다. 말할 것도없이 빠른 연결과 빠른 배포를위한 안정적인 대안을 제공합니다. 이 기사에서 제공하는 정보가이 연결 방법을 이해하는 데 도움이되기를 바랍니다. MTP / MPO 연결 자습서 및 제품에 대한 자세한 내용은 www.karono.com/ www.mpofibers.com 을 방문하십시오.
